본 제품은 일본 톨게이트 요금징수 시스템에 사용하는 차종 검출용
라인동기 방식의 투과형 에어리어센서로 최대 10만Lx의 사용주위
조도로 고신뢰성을 가지진 제품 입니다.
- 3~10m 검출 거리
- 1:1단일 빔 과 5point 크로스 혼합 방식 동작
- 투광부와 수광부에 표시등을 적용하여 식별용이
- 자가진단기능, 상호간섭방지기능 내장
- 사용 주위 조도 10만 Lx
- IP65 보호구조(IEC 규격)
| Model Name | 투광기: EVD-51A, 수광기: EVD-51B |
| 검출방식 | 투과형 |
| 검출거리 | 3~10M |

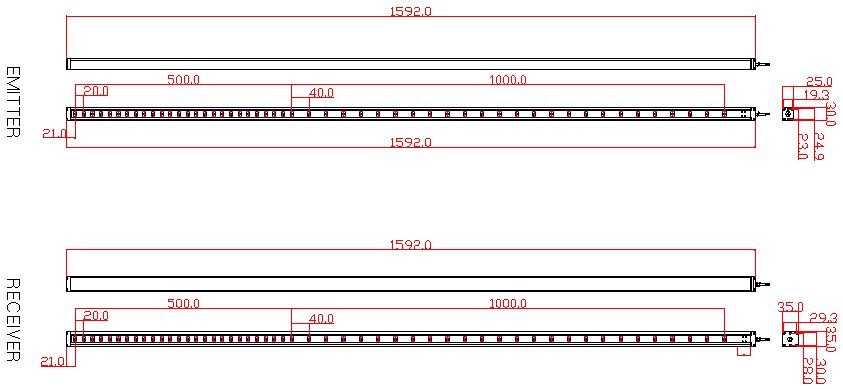

| 광축 Pitch |
상단 26 ~ 51번 광축: 40mm 하단 1 ~ 25번 광축: 20mm |
| 광축수 | 51 광축 |
| 검출폭 | 1500mm |
| 최소검출물체 |
상단(26~51): φ50 이상의 불투명체 하단(1~25): L15×W50mm 이상의 불투명체 |
| 조작전원 | DC 10 ~ 15 Vdc ±10% ripple 10% 이하 |
| 제어출력 |
투광기: 200mA 이하. 수광기: 250mA 이하. |
| 소자 사양 | 투광소자: 적외 LED (λp = 870nm) 수광소자: Photo Diode |
| 재질 |
케이스: 알루미늄 전면커버: P.C(투명) 렌즈: PMAA |
| 제품 중량 (Cable 별도) |
투광기: 1.5Kg (변동 가능) 수광기: 2.0Kg (변동 가능) |
| 사용주위 조도 | 광축 수광면 조도 10만 Lux (할로겐 램프 기준) |
| 사용주위 온도 | -30℃ ~ +60℃ (단, 결로, 결빙되지 않을 것) |
| 사용주위 습도 | 35% ~ 90% RH(단, 결로 없을 것) |
| 보호 구조 | IP-65(IEC) |
| 내 전압 | AC 1,000V 1분간, 50/60Hz. (발/수광부 콘덴서 제거상태) |
| 절연 저항 | DC 500V 20MΩ 이상. (발/수광부 콘덴서 제거상태) |
| 내 진동 | 15~30Hz, 복진폭 1.5mm X,Y,Z 방향 각 2시간 |
| 내 충격 | 100m/s2, X,Y,Z 각 방향 1,000회 |
