적외선 광을 이용한 소형 투·수광 포토센서는 1ms 이하의 빠른
응답속도를 가지고 있으며
비동기방식으로 동기선이 필요하지 않습니다. 소형 사이즈로
공간이 협소한 곳에 설치가 용이하며
출입문 게이트, 수량
카운터, 자동화 장비 물체 검출용 센서로 사용이 가능 합니다.

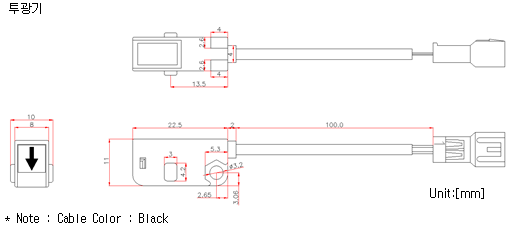

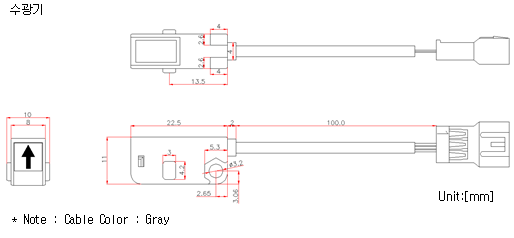

-소형센서(10mm(W)*11mm(D)*24.5mm(H)(케이블 제외))
- 비동기 투·수광 분리형 센서
- 간편 한 설치
- 1ms 이하의 빠른 응답속도
| Model Name | 투광기: WPS-SMV, 수광기: WPS-SMVN |
| 검출방식 | 투과형 |
| 전원전압 | DC 12 ~ 24 Vdc ±10% ripple 10% 이하 |
| 소비전류 | 최대 30mA(투광기 : 최대 10mA, 수광기 : 최대 20mA) |
| 검출거리 | 1.5M |
| 응답시간 | 1ms 이하 |
| 검출물체 | 직경 5mm 이상의 불투명 물체 |
| 동작모드 | DARK ON |
| 제어출력 | 부하전류 : 80mA 이하(NPN 출력), 잔류전압: 1V이하 |
| 표시등 | 물체 검지 시 RED LED ON |
| 사용광원 | IR LED (λp = 940nm) |
| 내전압 | 500VAC 1분간, 50/60Hz |
| 내진동 | 10~55Hz(주기1분), 복진폭 1.5mm X,Y,Z 방향 각 2시간 |
| 내충격 | 500m/s2(50G) X,Y,Z 각 방향 2시간 |
| 절연저항 | DC 500V 20MΩ 이상 |
| 사용주위 온도 | -30℃ ~ +60℃ (결로, 결빙되지 않을 것) |
| 사용주위 조도 | 백열광 : 3,000lx, 태양광 10,000lx 이하 |
| 사용주의 습도 | 35% ~ 70% RH |
| 보호구조 | IP40(IEC STANDARD) |
| 재질 | 케이스 : PBT, 렌즈 : PC |
| 배선사양 | 투광기:2P 커넥터 타입, 수광기:3P 커넥터 타입, 길이:100mm(*1) |
| 중량 | 약 7g(배선 포함) |
| *1:케이블 형식은 사용자 요구에 따라 변경 될 수 있음. | |
