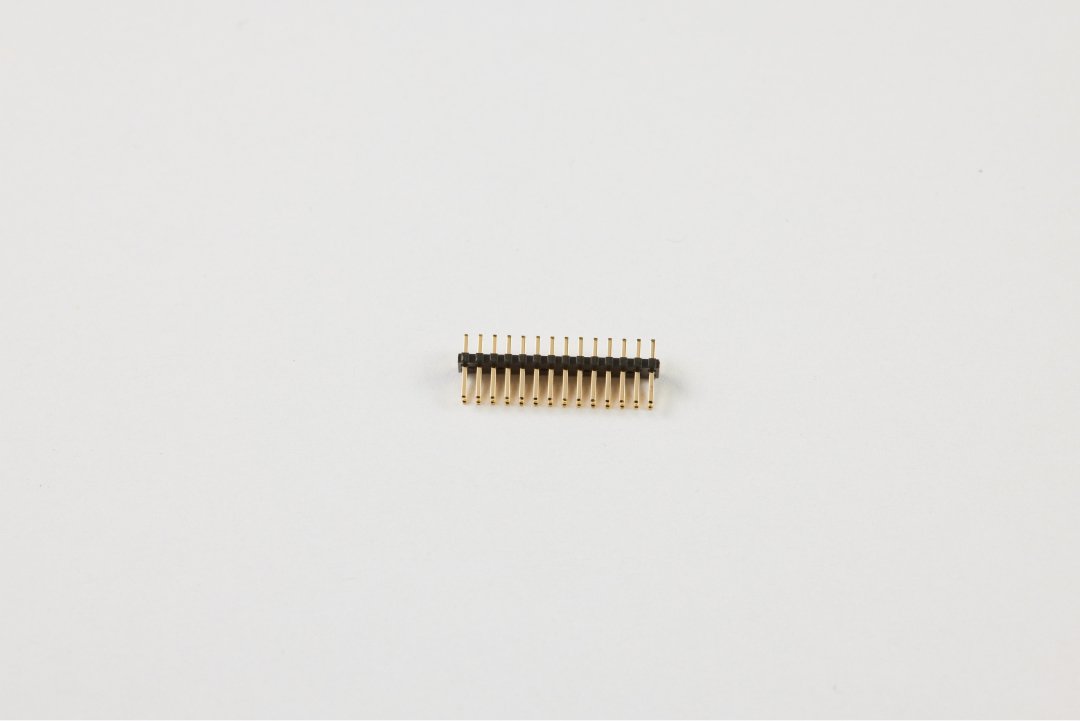

    • MALE

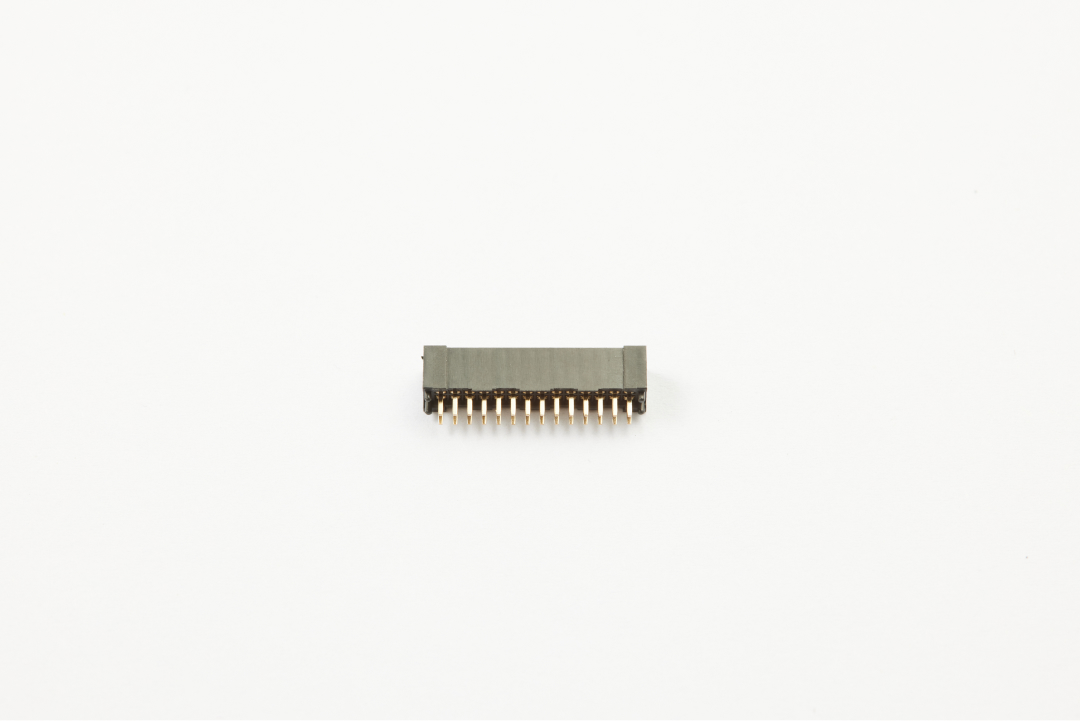

    FEMALE

    28Pin

    Socket이 실장되는 Sub PCB와 Main PCB를 연결해주는 역할

    본 제품들은 PCB 또는 부품을 납땜으로 고정하지 않고 교체를 쉽게 할 수 있는 방법으로 사용하는 전기 커넥터입니다. 스루홀 제품으로 금 도금이 되어 있어 산화와 전도성에 강하며 -50~+150°C 에서 사용이 가능한 제품 입니다.

    · 1.27mm Pitch
    · Board to Board Connector
    · 2열에서 최대 40개 핀 구성
    · PIN MALE 전격전류 1A
    · PIN FEMALE 전격전류 3A
    · PIN MALE 0.415mm 정사각형 포스트 접점
    · PIN FEMALE 사각형 포스트

    문의하기
    Pin A B C
    18 10.16 13.24 10.16
    20 11.48 14.51 11.48
    22 12.70 15.78 12.70
    24 13.97 17.05 13.97
    26 15.24 18.32 15.24
    28 16.51 19.59 16.51
    30 17.78 20.86 17.78
    32 19.05 22.13 19.05
    34 20.32 23.40 20.32
    36 21.59 24.67 21.59
    38 22.86 24.13 22.86
    40 24.13 27.21 24.13
  • SIZE
  • SPEC
    • Current Rating 3A
    Insulation Resistance Min 100MΩ / at DC 500V
    Contact Resistance Max 120MΩ / at DC 100mA
    Dielectric Withstanding AC 650V for 1Minute
    Operating Temperature -50℃ ~ +150℃
    Mold UL94 V - O Nylon resin
    Mold Phosphor Bronze / GOLD FLASH
